MÓDULO JQ-05
A Série JQ-05 da Hebei JIAQIANG é a solução definitiva para a circulação vertical em projetos modulares. Desenvolvido para integrar-se perfeitamente às casas container (Série JQ-01), este módulo de escadaria eleva a capacidade do seu complexo, permitindo a expansão vertical e a construção segura de edifícios modulares de até três pavimentos.
Alto Tráfego:
Construído com aço de alta resistência, o módulo é dimensionado para suportar o fluxo intenso e diário.
Expansão:
Otimizando o uso do espaço no terreno com total segurança e conformidade técnica

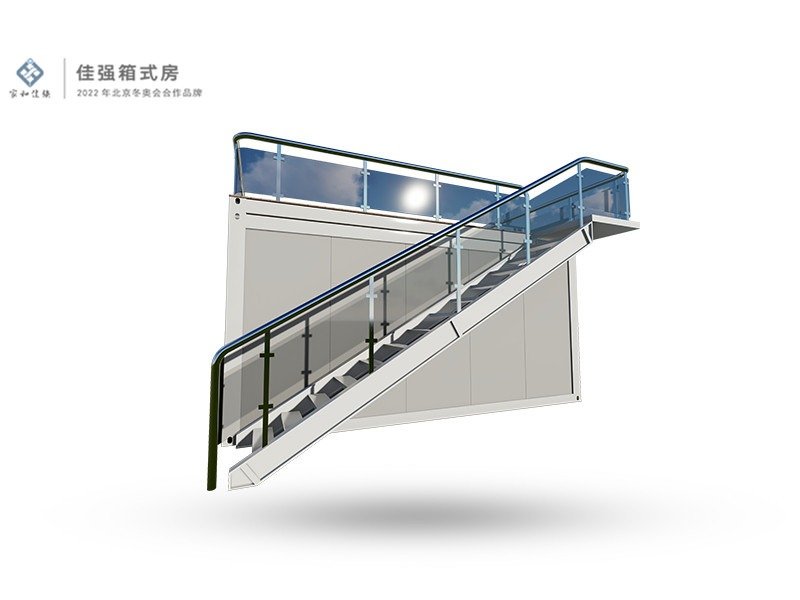

Módulo Escadaria JQ-05
A Série JQ-05 da Hebei JIAQIANG é a solução definitiva para a circulação vertical em projetos modulares. Desenvolvido para integrar-se perfeitamente às casas container (Série JQ-01), este módulo de escadaria eleva a capacidade do seu complexo, permitindo a expansão vertical e a construção segura de edifícios modulares de até três pavimentos.
Diagrama Módulo JQ-05
Detalhamento de engenharia do sistema mecânico articulado de asas dobráveis e acoplamento multipavimentos.
SELEÇÃO DE VISTAS

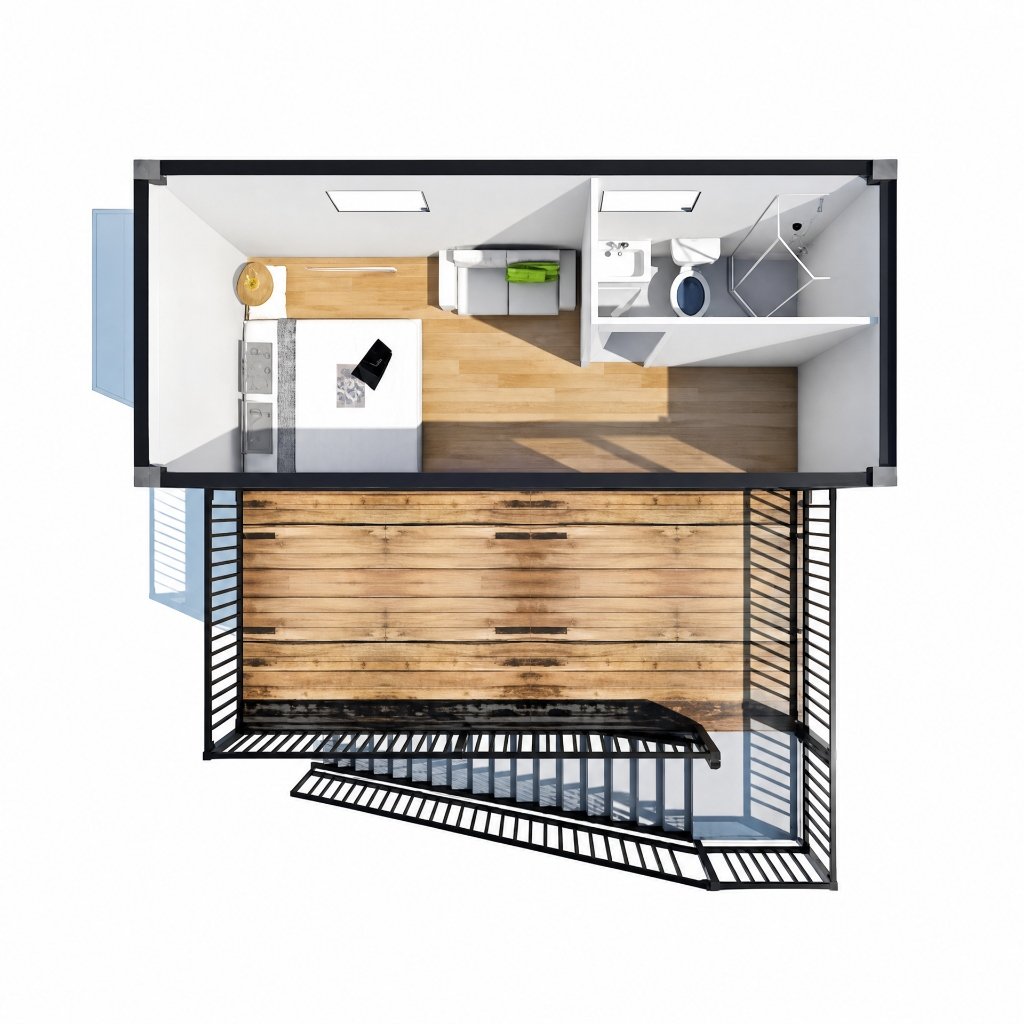

Planta Humanizada 3D
Layout Interno & Deck

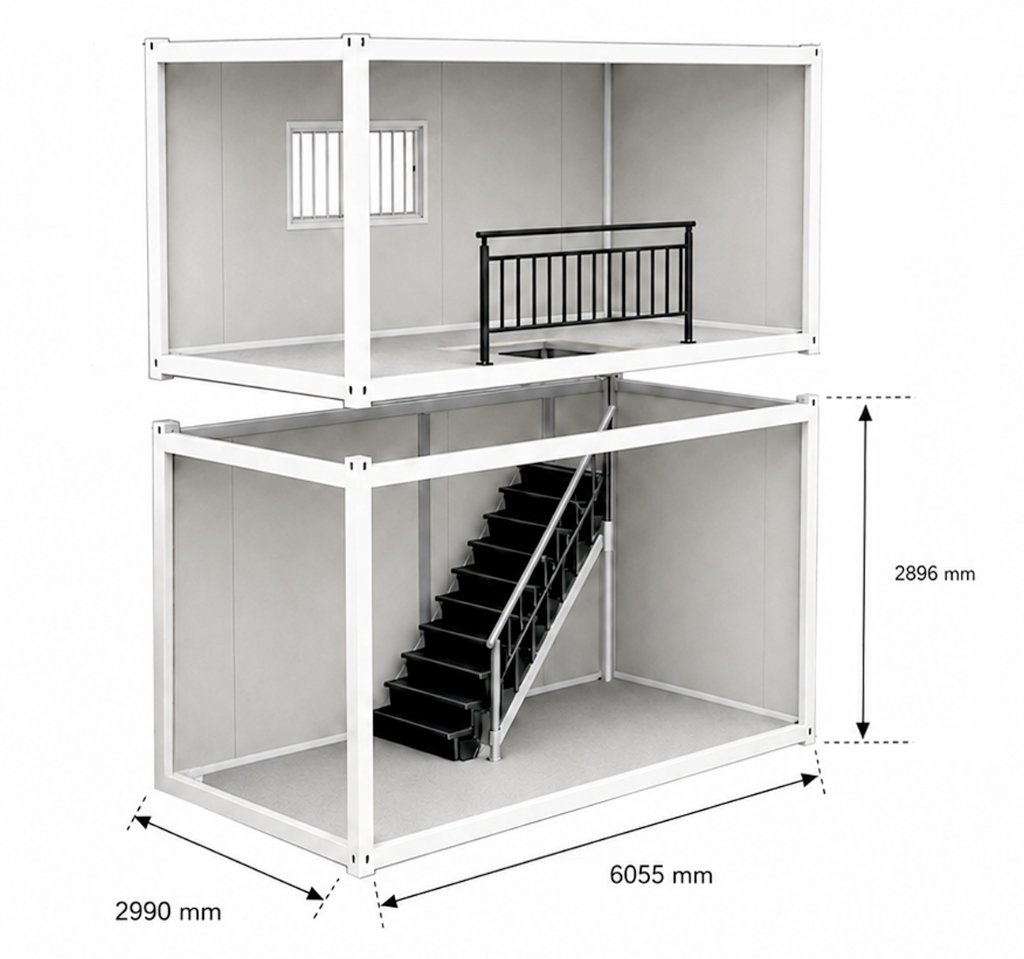

Corte Estrutural 3D

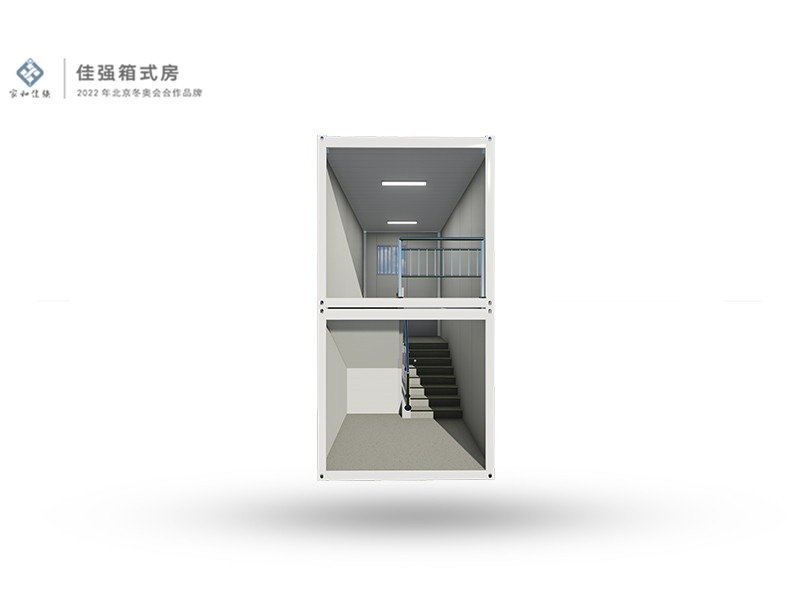

Escadaria Interna & Cotas
Módulo JQ-05 — Circulação Vertical & Expansão de Pavimentos

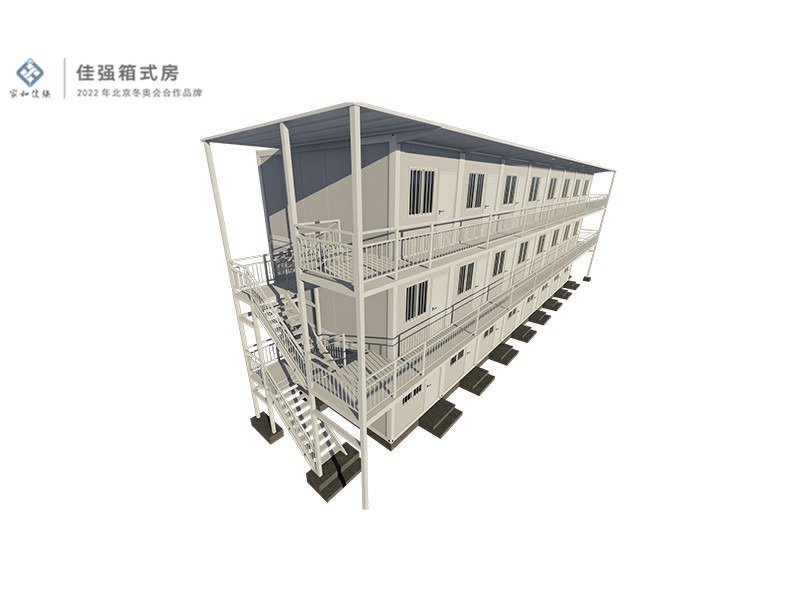

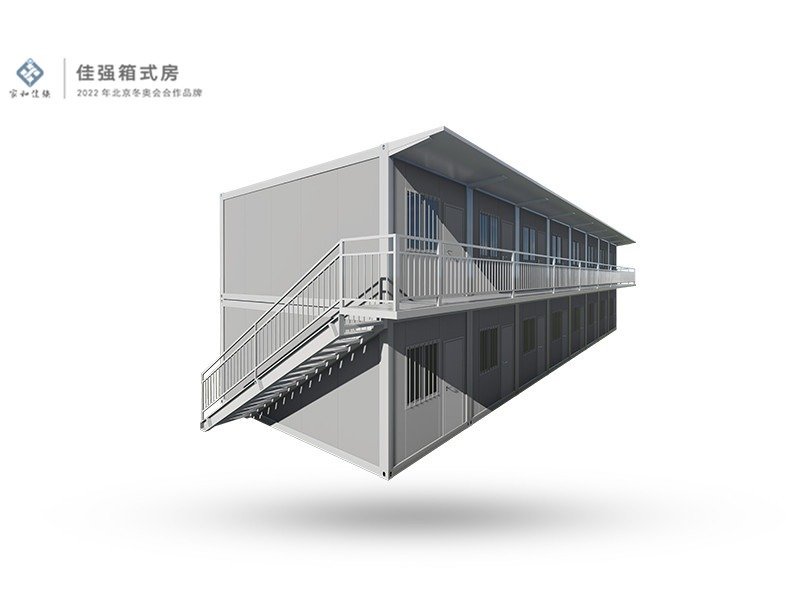

Estrutura industrial de escadaria em aço galvanizado reforçado (Grau SGH340), projetada para permitir acesso seguro entre pavimentos sobrepostos em edifícios modulares de até 3 andares.
Ficha Técnica JQ 05
Dimensões & Estrutura
| Comprimento | 6055 mm |
| Largura | 2990 mm |
| Altura | 2896 mm |
| Composição Estrutural | Estrutura superior, inferior e colunas de canto galvanizadas |
Paredes & Isolamento
| Painel Isolado | Painel composto 50-150mm (Padrão 75mm Lã de Vidro) |
| Porta de Entrada | Porta reforçada de aço galvanizado |
| Janelas Externas | Janela de correr Aço/PVC com tela e grade antirroubo |
Cobertura & Piso
| Sistema de Telhado | Camada impermeável, lã de vidro, filme PE e teto de aço colorido |
| Estrutura de Piso | Base metálica, lã de vidro, impermeabilizante, placa cimentícia & PVC |
| Integração Fabril | Módulos pré-fabricados de fábrica de encaixe perfeito |
Distribuição de Energia
| Iluminação & Tomadas | LEDs embutidos, tomadas 10A (5 pinos) e 16A Ar-Condicionado (3 pinos) |
| Quadro & Conectores | Quadro embutido e conectores industriais na viga do teto |
| Fiação Predial | Embutida em teto e paredes com proteção antichama |
Diferenciais de Estrutura & Engenharia
Características das Casas Contêineres
Caixa padrão: Comprimento 6055 mm * Largura 2990 mm * Altura 2896 mm.
Sistema Estrutural
É composto principalmente por três partes: a estrutura superior, a estrutura inferior e as colunas de canto de aço, todas feitas de materiais galvanizados.
Sistema de Enclausuramento de Parede
Composto por parede isolada com painel de aço colorido (núcleo em lã de vidro), porta de aço e janela de correr em PVC com tela e grade antirroubo.
Sistema de Cobertura
Painel impermeável, camada isolante de lã de vidro, película de resina PE contra umidade e teto em aço colorido, pré-fabricados de fábrica.
Sistema de Aterramento (Piso)
Estrutura inferior com camada de lã de vidro, impermeabilização, placa cimentícia e piso decorativo de PVC, encapsulados na base.
Sistema de Distribuição de Energia
Luminárias LED, tomadas industriais para ar-condicionado (16A), tomadas comuns (10A), quadro com disjuntores e fiação 100% embutida.
